摘要：介紹了本鋼冷軋廠軋機工作輥軸承油氣潤滑系統的特點及安裝、運行維護要點，提出了運行中常見故障的解決方法。

關鍵詞：冷軋機；工作輥軸承；油氣潤滑

本鋼冷軋廠CDCM機組是國內引進的第一條酸洗軋機聯合機組，具有國際先進水平?其中軋機1＃～4＃機架工作輥軸承（4列圓錐滾子軸承 ）采用了REBS公司的油氣潤滑技術。軋機工作輥軸承采用的是串列軸承，存在多個摩擦副，輥頸處的密封也需要潤滑，故要求潤滑油能夠快速地滲透到各個摩擦副的同時還要考慮以不同的潤滑量分別供給軸承和輥頸密封；另外由于軸承座受到乳化液的沖刷，乳化液會不可避免地侵入軸承座，危害軸承。REBS公司的TURBOLUB油氣潤滑系統能夠成功地解決串列軸承的上述潤滑難題。本文作者探討油氣潤滑系統的特點及運行維護方面應注意的問題。

1 油氣潤滑系統設計的特點

1.1 油氣潤滑技術的工作原理

利用壓縮空氣的連續作用，帶動潤滑油沿管道內壁不斷流動并形成紊流狀的油氣混和物，以精細油滴 的方式供送到潤滑點，這個過程就是油氣潤滑。壓縮空氣是連續供給的，油是間歇供給的，間歇時間和供油量，可根據各個潤滑點的消耗量進行調定。

油氣潤滑系統是集機、電、氣一體化的綜合性設備，主要設備有：

（1） 供油部分：油箱容積500L；供油氣泵一共兩臺（一用一備 ），氣泵的排量為每行程6ml，正常工作壓力為6ＭPa左右。

（2） 壓縮空氣部分：壓縮空氣經過濾器、電磁閥、減壓閥調定壓力為 0.3～0.4ＭPa它在油氣混合塊中與潤滑油混合時達到紊流，壓縮空氣壓力不得低于0.2ＭPa。

（3） 潤滑油的分配和混合部分：氣泵的出口有一遞進式分配器，潤滑油經遞進式分配器精確分配后進入下游的4組油氣混合塊，在此與壓縮空氣混合成油氣流，油氣流經管路傳送到各潤滑點。

（4）TURBOLUB套筒模塊式油氣分配器：安裝在工作輥軸承座內，將油氣流按需要的量由 TUR-BOLUB油氣分配器二次分配給軸承和密封部位。

（5） 管道：由外徑為Φ10ｍｍ的不銹鋼管連接到 工作輥軸承座兩端潤滑點處，管道布置對輸送油氣沒有影響。

（6） 電控及監控裝置：系統配置了許多電氣監控設備，以檢測流量、壓力、氣泵的工作時間、停歇 時間及顯示元件和系統故障等。

1.2 油氣潤滑技術的優勢

（1） 油氣潤滑的氣液兩相油膜大大提高了油膜的承載能力，減小了摩擦損失，提高了潤滑效能和軸承的使用壽命。

（2） 油氣是連續供送到軸承座的，油氣所產生 的氣液兩相油膜都是新鮮的，承載性能未受到破壞 的。

（3） 壓縮空氣通入軸承座并從軸承座中溢出，能夠帶走大量的熱量，有效降低軸承的溫度；同時也增強了軸承座的密封性能，壓縮空氣可使軸承座內保持30～80kPa的正壓，使外來的乳化液及其他臟物無法侵入軸承座危害軸承。

（4） 供油準確，避免多余潤滑油充塞軸承內腔，即減少了黏性阻力，也降低了潤滑油消耗量，不會像干油潤滑方式對乳化液、軋機和周圍環境造成污染。

（5） 對受潤滑的設備的大小沒有限制，管道簡潔且管道的布置不受走向限制。

（6） 系統運動部件少，運行可靠，維護量小，大幅降低受潤滑設備的運行和維護費用。

（7） 監控手段完善，機電一體化程度高，避免軸承無潤滑運轉，維護保養簡便。

1.3 系統參數的設定

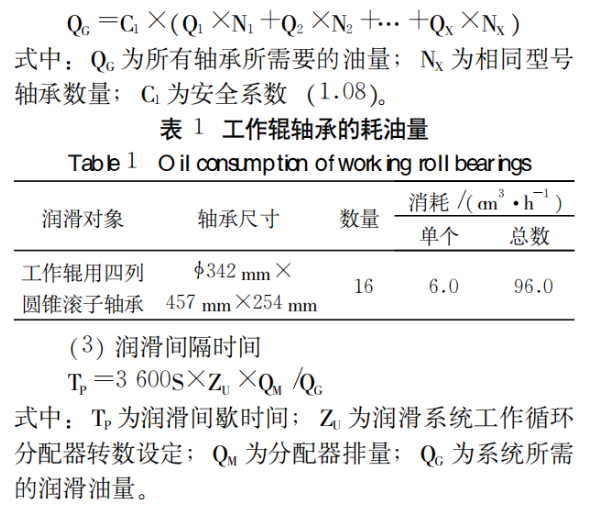

（1）每個軸承的潤滑量計算公式
